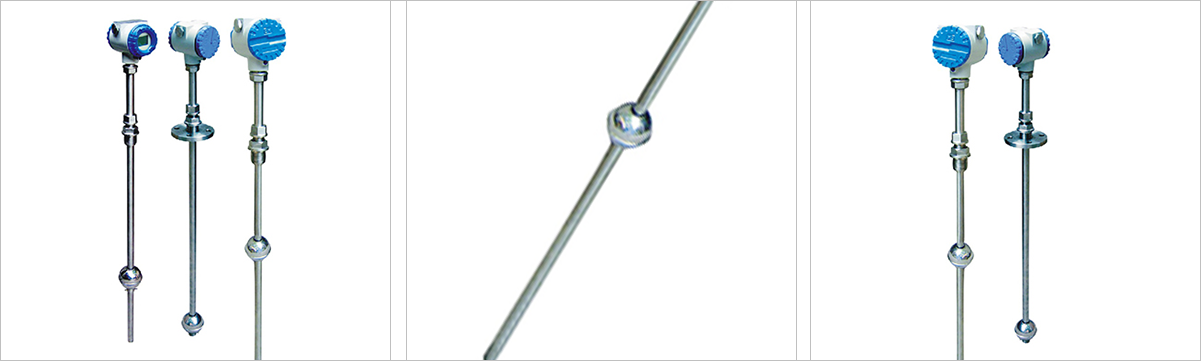

浮球式液位開關使用磁力運行，無機械連接件，運行簡單可靠。當浮球開關被測介質浮動浮子時，浮子帶動主體移動，同時浮子里面的磁體將控制測桿內的磁性動作元件工作，從而實現動作控制輸出。
在密閉的金屬或塑膠管內，設計一點或多點的磁簧開關，然后將管子貫穿一個或多個中空而內部裝有環型磁鐵的浮環，并利用固定環，控制浮球與磁簧開關在相關位置上，使浮球在一定范圍內上下浮動。利用浮球內的磁鐵去吸引磁簧開關的接點，產生開與關的動作，作液位的控制或指示。廣泛應用于機械、電子、冶金、造紙印刷、化工、食品工業、染料、油壓機械等各種行業。
1、結構簡單，使用安裝方便; 2、與電子開關相比，抗負載沖擊能力強;
3、多種材質可選304、316L、PP、PTFE等: 4、可做多點控制，比一般機械開關體積小、反應靈敏、工作壽命長；
|
型號
|
CRT-FK浮球開關液位計
|
工作電壓
|
DC24V+5%
|
|
DC24V+5%
|
操作密度
|
20.55 g/cm3
|
|
20.65 g/cm3
|
|
操作壓力
|
≤2.5MPa
|
|
≤1.0MPa
|
|
操作溫度
|
-20°C~200℃
|
|
PP:-20°C~80℃，PTFE:-20°C~200
|
|
安裝方式
|
頂裝插入式
|
|
頂裝插入式
|
過程連接
|
DN32~80法蘭，G2“螺紋(可定制)
|
|
DN32~80法蘭，G2“螺紋(可定制)
|
插入深度
|
6000mm
|
|
6000mm
|
接液材質
|
SUS304、SUS316L、Ti(鐵合金)
|
|
PP(聚丙烯)、PTFE(四氣)
|
輸出信號
|
SPST NO/NC, SPDT NO/NC/COM
|
|
SPST NO/NC, SPDT NO/NC/COM
|
觸點容量
|
AC220V/0.5A，DC24V/1A
|
|
AC220V/0.5A，DC24V/1A
|
適用場合
|
與不銹鋼兼容的所有液體
|
|
與PP/PTFE兼容的所有液體
|
