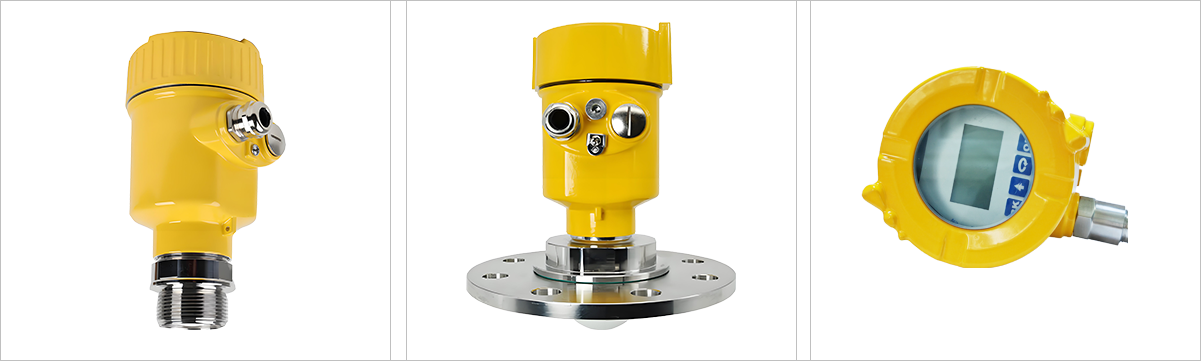

CRT-X1雷達物位計是工作在76~81GHz的調頻連續波雷達產品，是一種用于測量各種液體和松散顆粒物料的水平和垂直液位的高精度儀器。通過發射和接收無線電波來測量與物料表面的距離，從而確定液位高度。
產品最大量程可以達到120m,盲區可以做到8cm。由于它工作頻率更高，波長更短，所以尤其適合固體應用，通過透鏡發射接收電磁波的工作方式，在高粉塵惡劣溫度環境下(+200'℃)具有獨特的優勢。
1、自研的CMOS毫米波射頻芯片，緊湊射頻架構，高信比，小盲區; 2、5GHz工作帶寬，產品擁有更高的測量分辨率與測量精度;
3、最窄3°天線波束角，安裝環境中的干擾對儀表的影響更小，安裝更為便捷; 4、無需接觸物料，不易受物料性質、溫度和壓力的影響;
5、可以測量高溫、高壓和腐蝕性強的液體; 6、波長更短，在固體表面具有更好的反射特性，可以測量低介電常數的非金屬材料;
7、支持手機藍牙遠程調試與升級，減少等待時間，提高工作效率;
|
型號
|
CRT-X1
|
防護等級
|
IP68
|
測量介質
|
水/輕油/液化氣/重油/原油
|
過程連接
|
法蘭、螺紋 G1?"、螺紋1?"NPT
|
|
天線材料
|
不銹鋼316L/PTFE
|
工作頻率
|
79GHz，120GHz
|
外部材質
|
普通不銹鋼/316不銹鋼
|
測量精度
|
±1mm、t3mm、t5mm
|
|
防爆等級
|
Ex d ia [ia Ga] llC T6 Gb
|
非線性
|
+0.1%FS
|
顯示/編程
|
編程器帶藍牙/5G遠程網絡調試
|
測量范圍
|
0~6m;0~20m;0~30m;0~70m
|
|
電纜接口
|
電纜出線:4芯0.5平方
|
/
|
/
|
故障信號
|
電流輸出不變
|
M20x1.5插頭4x0.5mm2
|
/
|
|
20.5mA、22mA、3.9mA
|
過程溫度
|
-40~120C
|
工作環境
|
-0.1~0.3MPa
|
|
-40~150°C
|
-0.1~1.6MPa
|
|
-40~250°C
|
-0.1~2.0MPa
|
-40~400C
|
-0.1~4.0MPa
|
